Auf dieser Seite werden die Störprobleme behandelt
|
11.01.2006
|
|
ca. 3 Druckseiten Seite / page < FERRIT> bei Nessel.info
|
|
|
Klappschalenferrite - Schalenferrite - Halbschalenferrite
|
|
|
Entstörringe - Entstörferritringe - FERRITRINGE - FERRITMATERIAL
|
|
|
Lagerbestand und Preise siehe <NESSEL-ELEKTRONIK.de>
|
|
|
Technische Daten / Data sheets für die Ferritringe der Typen X9;
X13 orange / weiss; X15 orange / weiss; X17 orange / weiss; X23 orange; X26 orange finden Sie auf der Seite der Hersteller unter www.FERROXCUBE.de
Die Ferritringe aus meinem Angebot tragen die Bezeichnung TN.. und und sind aus dem Ferritmaterial 3E25 (hochinduktiv und breitbandig).
Die blauen Ferritringe X9b, C12b, X14b, X17b, X25b in meinem Verkaufsprogramm sind ebenfalls breitbandig und hochinduktiv, die Blindwidestände haben ähnliche / gleiche Werte wie die der vorgenannten
Typen X13, X15, X17, X23, X26 (orange / weiss). Der insduktive Blindwiderstand ist ca. 100 Ohm pro Windung.
Der Preis der blauen Ferritringe ist niedriger, da diese Ferritirnge von “NESSEL-ELEKTRONIK” direkt vom
Hersteller importiert werden.
Die Klappschalenferrite mit der Verkaufsbezeichnung KLS X3,5, KLS X 5,0, KLS X 6,5, KLS X 7,5; KLS X 9,0 und neu KLS X 11
haben einen induktiven Blindwiderstand von ca. 100 Ohm bis 150 Ohm pro Windung. So erkennt man, dass bei Störungen, ein Ferritring mit 4 bis 7 Windungen eine bessere Filterung der Störimpulse vornehmen kann, als ein Klappschalenferrit. Beim Klappschalenferrit wird das Kabel im allgemeinen nur einmal durchgezogen, bzw. mehrere Kabel vor dem Emüpfänger hier durch die Klappschale geführt. Auch durch die Klappschale kann das Kabel mehrmals geführt werden.
Klappschalenferrite sind im allgemeinen voluminöser als Ferritringe und teurer.
|
|
|
|
|
|
Das Pi - Filter:
Bei Störungen,
kann in die Motorzuleitung direkt am Motor, ein Pi-Filter eingefügt werden: Dies vermindert die aktive Länge der Motorkabel, auf deren Länge sich die vom Motor erzeugten Störimpulse ausbreiten und abstrahlen können.
Da der Motor mit dickeren Stromkabeln ausgestattet ist, könenn hierzu die Ferritringe X23, X25b, X27 verwendet werden. Die Stromzuführung zum Motor wird z. B. um den linken Ringschenkel gewickelt, die
Motorstromrückführung um den rechten Ringschenkel. Meist kann man nur 2 bis 3 Windungen des dickeren Motorstromkabels am / im Ring unterbringen.
Wer mein Prospekt hat, oder die Seiten 3 der FET-Beschreibungen
findet dort eine Skizze, wie dies ausgeführt wird. Auch hier in “NESSEL.info” können Sie sich das Pi - Filter ansehen, auf der Seite < Skizze >
Hier eine kurze Beschreibung:
Beide vom Fahrtsteller
kommenden Motorstromkabel werden in den Ring von vorne eingeführt, dann hinter dem Ring nach links-außen, bzw. rechts-außen verlegt, um den Ring gelegt und
wieder in den Innenring hinein gezogen.Dies kann ein 2. gegebenenfalls 3. mal ausgeführt werden.
So hat man jetz ein Pi-Filter.
Entstörkondensatoren sollten jetzt vor dem Pi-Filter in Richtung Fahrtstelle eingebaut werden, Größe (10nF) 0,1uF bis 0,47uF. Am Motor ist selbsdtverständlich schon ein Entstörkondensator von Pol zu
Pol eingebaut ( 0,1 uF / 0,47 uF bis 1 uF). Ferner können am Motor kleinere Kondensatoren von jedem Pol zum Motorgehäuse angelötet werden.
|
Pi - Filter Skizze finden Sie unter dem bottom “SKIZZE”, mittig
|
|
FERRITRING:
Der nächste Schritt der Entstörung, auch bei rein optischer Kopplung - ohne „BEC“ - besonders aber beim „BEC“ - Betrieb besteht darin, daß man das Empfängeranschlußkabel
3..7 mal durch einen Ferritring schlingt. Dieser Ferritring (meine orange „X 13“, “X 15 und
„X 17“ und die neuen preiswerten Typen „B“ (die Blauen) für das Servokabel sind breitbandig, halten die hochfrequenten Störungen vom Empfänger fern, die auch auf dem Kabel „angeschlichen“ kommen.
Zum Einbringen des Ferritringes wird das Empfängerkabel entweder ausgelötet, oder geteilt, um es durch die Ferritringe „X9B“, „X13“,
zu wickeln. Bei den Größen „X14B“, „X17“ und X17B kann der GR / Fu Servostecker selbst durch den Ring geschlungen werden.
Auch das Motorkabel kann durch einen Klappschalenferrit geführt
werden, wobei es besser ist, beide Kabel gemeinsam in einen Klappschalenferrit einzulegen (Gleichstrombelastung minimieren), bzw. die beiden Motorkabel um den Ferritring X26b / X27 zu schlingen, siehe Pi-Filter.
Pi - Filter: Die beiden Motorkabel werden gemeinsam durch Ferritring gezogen (gelcihe Windungszahl), wobei das eien Kabel um den linken Schenkwel geschlubgeb wird, das andere Kabel um den rechten Schenkel. Die
Motorstrombelastuing (Gleichstrom) wird so zu null, während der Blindwiderstand des Ferritringe | der Spule | sich addiert.
|
|
|
KLAPPSCHALENFERRIT:
Eine nachträgliche Entstörung testen, ohne alle Kabel zum Empfänger zu trennen und wieder zusammen zulöten, kann mit einem Klappschalenferritring erfolgen.
Man bündelt alle Kabel die zum Empfänger führen und führt / legr sie einmal durch den Klappschalenferritring. Das Empfängerakkukabel und das Antennenkabel bleibt außerhalb dieses Klappschalenferrit.
Nach dem
Einlegen der Kabel müssen beide Hälften des Klappschalenferritringes direkt aufeinander liegen, die Flächen der beiden Halbschalen liegen bei den neuen Klappschalenferriten saugend über ihrer gesamten Fläche
aufeinander. Die eingelegten Kabel dürfen das aufeinanderliegen der Ferrithälften nicht behindern, sonst ist der Entstöreffekt minimiert. Man könnte auch ohne die Plastikhülle, die beiden Klappschalenhälften mit
einem Kabelbinder zusammen halten, wenn die Plastikschalen defekt sind, oder die Spannkraft des Plastikverschlusses nachgelassen hat.
Wird ein Modell aufgebaut, kann man zur Vorsorge
schon vorweg jedes zum Empfänger führende Kabel durch einen kleinen Ferritring X12b / X13 / X14b 3 bis 6-mal duchrschlingen.
|
|
|

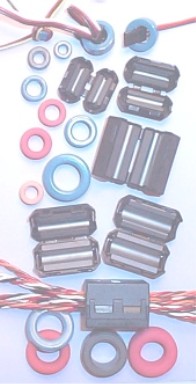

 Abb.: KLS-x01-a
oben: die blauen Ferritringe
Klappschalenferrite mit den roten/ weissen Ferritringen
mehrere Servokabel durch eine Klappschlaenferrit verlegt.
Angebot: www.nee+ssel-elektronik.de <FER> wie Ferrit
|
|
|

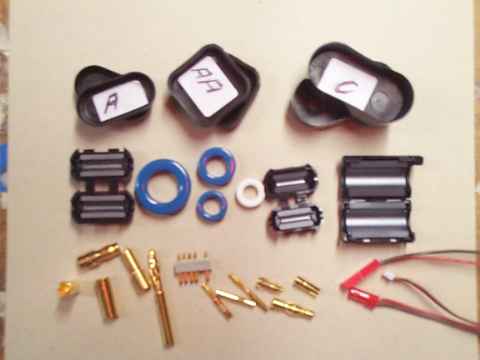

Abb.: KAPP-FER-05
oben: Akku Endkappen 34 x 17mm / 34 x 34 mm / “C” 47 x 22 / oh. Abb. 47 x 22mm
Klappschalenferrit / blaue Ferritringe / Klappschale 3,5mm (Bohrung) / KLS X 9,0
5,5mm geschlitzter Stecker / 5,4mm Stecker mit Lamelle und Buchsen / “B” 4mm Stecker (z. T.) von MC mit gedrehtetr Lamelle / 5-polig GRAUE Stecker von MPX (auch 3-pol.Akku- und 3-polig
und 4-polig Servostecker MPX und die Buchsen am Lager
2mm Stecker + Buchse migt Lamelle “S” / “D” 2mm Stecker von MC zum Teilen (z. T.) / 3,5mmStecker + Buchse mit Lamelle “S” / 4mm Steckler mit Lamelle “S” /
2-poliger BEC SIftkabel mit Silikon 0,5qmm, oder mit 2x0,34qmm PVC Kabel und der kleie Mini-Servostecker JST in der Abbildung
Auch für den Einsatz von LiPo Zellen mit den Balancern sindneben den 2-poligen roten BEC Steckern auch andere Systeme am Lager.
Telefonisch ganztägig erreichbar: Tel. 06182 - 1886
|
|
|
|
|
|
|
|
|
|
|
|
